Dlaczego miejsce montażu czujnika zmienia moment startu pompy obiegowej

W instalacjach centralnego ogrzewania pompa obiegowa często uruchamia się za wcześnie lub za późno względem faktycznych potrzeb układu. Użytkownicy nierzadko obwiniają o ten stan błąd oprogramowania lub awarię całego urządzenia zarządzającego. W rzeczywistości główną przyczyną nieprawidłowego taktowania bywa niewłaściwe umiejscowienie elementu mierzącego ciepło czynnika. Fizyczne położenie sondy oraz staranność jej zamocowania na infrastrukturze rurowej bezpośrednio determinują to, jakie dane trafiają do procesora. Błędne odczyty wymuszają reakcję automatyki w nieodpowiednim momencie, co obniża sprawność przekazywania energii, przyspiesza zużycie wirnika i negatywnie wpływa na stabilność całego systemu grzewczego.

Wpływ położenia i jakości montażu na logikę sterownika

Wybór odpowiedniego punktu na rurociągu decyduje o dynamice działania całego obiegu wody. Element pomiarowy zamontowany na rurze zasilającej rejestruje przyrost ciepła znacznie szybciej niż ten umieszczony na powrocie. W efekcie jednostka centralna otrzymuje sygnał o nagrzaniu czynnika błyskawicznie i załącza pompę przy niższej faktycznej temperaturze wewnątrz płaszcza wodnego kotła. Umieszczenie sondy w bezpośrednim sąsiedztwie źródła ciepła wywołuje jeszcze szybszą reakcję układu. Element odczytuje wówczas parametry cieczy tuż po opuszczeniu wymiennika, gdzie woda jest najgorętsza, co często prowadzi do przedwczesnego startu wirnika, zanim reszta zładu wodnego zdąży się odpowiednio nagrzać. W zaawansowanych układach wykorzystujących dwie osobne sondy moduł elektroniczny na bieżąco porównuje różnicę między zasilaniem a powrotem. Wymusza to rozpoczęcie tłoczenia dopiero w momencie, gdy delta osiąga ustaloną wartość, co skutecznie zabezpiecza instalację przed zjawiskiem korozji niskotemperaturowej.

Przeczytaj również: Harmonogram i adaptacja w termostacie DEVI dopasowane do rytmu dnia domowników

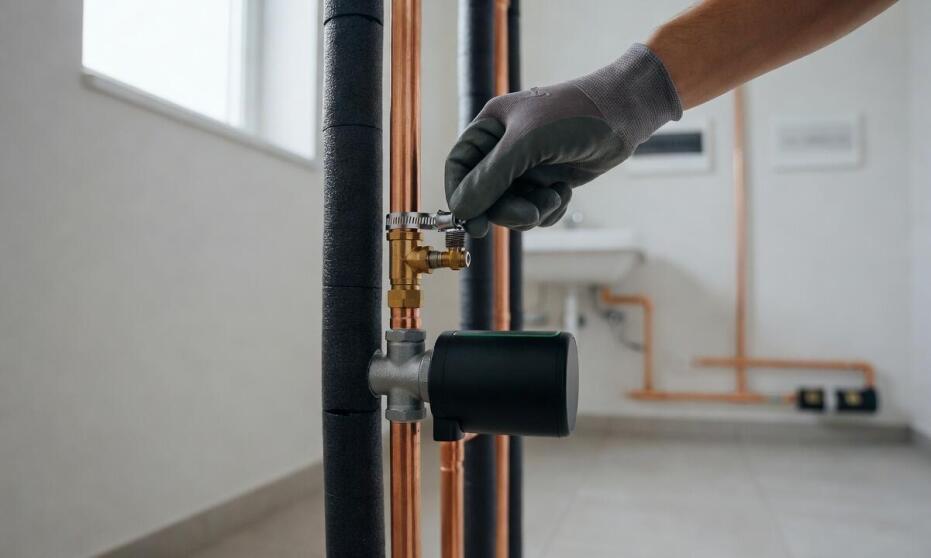

Nawet precyzyjnie dobrany czujnik temperatury załączania pompy spełni swoje zadanie wyłącznie przy odpowiednim przyleganiu do powierzchni. Słaby docisk opaski zaciskowej lub całkowity brak kontaktu miedzianej gilzy z metalem powoduje drastyczne zaniżenie przekazywanych odczytów, często sięgające kilkunastu stopni Celsjusza. Równie krytyczna pozostaje dodatkowa osłona termiczna. Bez odpowiedniej izolacji z pianki lub wełny mineralnej układ mierzy wypadkową ciepła cieczy oraz chłodniejszego powietrza w kotłowni. Taka sytuacja prowadzi do opóźnień w załączaniu obiegu, generując odchylenia znacznie większe niż błędy pomiarowe tanich zamienników. Montaż na odcinku pokrytym grubą warstwą farby ftalowej, rdzy lub izolacji fabrycznej wymaga bezwzględnego oczyszczenia powierzchni do gołego metalu. Zastosowanie cienkiej warstwy pasty termoprzewodzącej pod obejmą zapewnia błyskawiczne przewodnictwo cieplne i minimalizuje bezwładność odczytów w momentach nagłego wzrostu temperatury po rozpaleniu pieca.

Przeczytaj również: Zasady działania pomp obiegowych

Progi zadziałania, histereza i diagnozowanie usterek

Prawidłowe funkcjonowanie obiegu wymaga ścisłego dostosowania ustawień oprogramowania do specyfiki konkretnej infrastruktury, ponieważ wartości fabryczne mocno różnią się w zależności od instrukcji technicznej urządzenia. W prostych regulatorach przeznaczonych do starszych pieców zasypowych temperatura startu mieści się zazwyczaj w szerokim przedziale od 25 do 70°C. Znacznie większe zróżnicowanie dotyczy parametru histerezy, czyli dopuszczalnego spadku ciepła przed ponownym zatrzymaniem wirnika. Funkcja ta zapobiega ciągłemu taktowaniu silnika, gdy woda oscyluje wokół granicy załączenia. W wielu systemach histereza wynosi standardowe 2°C, ale profesjonalne układy obsługują zakres od 0,1 do nawet 15°C, pozwalając na płynne dopasowanie bezwładności do pojemności budynku. W rozbudowanych instalacjach z buforem ciepła lub nowoczesnym kotłem na pellet parametry przyjmują zupełnie inne ramy. Sterownik zarządza wówczas kilkoma niezależnymi obiegami, a algorytm uzależnia moment startu od rzeczywistego zapotrzebowania na energię zgłaszanego przez regulatory pokojowe.

Przeczytaj również: Zasady działania pompy obiegowej

Wymiana samego przewodu pomiarowego nie rozwiązuje problemu niewłaściwego funkcjonowania, gdy nowa część charakteryzuje się inną krzywą rezystancji niż wymaga tego płyta główna. Dystrybucja podzespołów instalacyjnych prowadzona przez e-commerce Domer Sierecki uwzględnia dopasowanie sond bezpośrednio do modeli regulatorów, co eliminuje ryzyko błędnego dekodowania sygnału przez procesor sterujący. Gdy urządzenie tłoczące uruchamia się w nieodpowiednim momencie mimo wprowadzenia trafnych nastaw w menu, główną przyczyną pozostaje przesunięcie punktu na rurze lub degradacja opaski zaciskowej. Niestabilne, losowo skaczące liczby na wyświetlaczu modułu, a także powtarzające się alarmy dźwiękowe wskazują najczęściej na fizyczne przetarcie okablowania bądź zwarcie wewnątrz samej gilzy. Postawienie trafnej diagnozy układu zawsze ułatwia skonfrontowanie wskazań cyfrowych z wynikiem niezależnego termometru stykowego przyłożonego bezpośrednio do tego samego fragmentu rurociągu.

Osiągnięcie odpowiedniego momentu startu urządzeń hydraulicznych opiera się na precyzyjnym współdziałaniu oprogramowania i poprawnie zainstalowanego osprzętu. Najbardziej zaawansowany mikrokontroler z płynną modulacją mocy nie skompensuje fizycznych błędów wynikających ze złego umiejscowienia przewodów pomiarowych lub braku ich termicznej osłony. Stabilna, oszczędna i bezawaryjna praca instalacji wymaga traktowania panelu sterującego, parametrów technicznych, kabli oraz samego miejsca złącza jako jednego, nierozłącznego systemu przesyłania danych.
